Kırılma indisi fiber optik tel kablonun performansını nasıl etkiler?

Kırılma indisi, fiber optik tel kablonun performansının belirlenmesinde önemli bir rol oynayan temel bir fiziksel özelliktir. Güvenilir bir tedarikçi olarakFiber Optik Tel Kablosu, kırılma indisi ile fiber optik kabloların verimliliği, bant genişliği ve sinyal bütünlüğü arasındaki karmaşık ilişkiyi anlıyoruz. Bu blog yazısında, kırılma indisinin arkasındaki bilimi araştıracağız ve fiber optik tel kabloların performansını nasıl etkilediğini araştıracağız.

Kırılma endeksini anlamak

'N' sembolü ile belirtilen kırılma indisi, bir boşluktaki hızına kıyasla bir ortamdan geçtiğinde ne kadar ışık yavaşladığının bir ölçüsüdür. Vakumdaki (c) ışık hızının ortamdaki (V) ışık hızına oranı olarak tanımlanır:

[n = \ frac {c} {v}]

Bir malzemenin kırılma indisi, kimyasal bileşimi ve fiziksel yapısı ile belirlenir. Farklı malzemeler farklı kırılma indekslerine sahiptir, bu da ışığın içlerinden farklı hızlarda seyahat ettiği anlamına gelir. Örneğin, havanın kırılma indisi yaklaşık 1.0003 iken, fiber optik kablolarda kullanılan yaygın bir malzeme olan cam kırılma indisi yaklaşık 1.5'tir.

Kırılma indisi fiber optik kablolarda ışık yayılmasını nasıl etkiler

Fiber optik kablolar, her ikisi de farklı kırılma indekslerine sahip cam veya plastik malzemelerden yapılmış bir çekirdek ve kaplamadan oluşur. Çekirdek, ışığın hareket ettiği kablonun orta kısmıdır, kaplama çekirdeği çevreler ve ışığı tekrar yansıtarak çekirdeğin içinde tutmaya yardımcı olur.

Toplam iç yansıma ilkesi, kırılma indisinin fiber optik kablolarda ışık yayılmasını nasıl etkilediğini anlamanın anahtarıdır. Işık, daha yüksek kırılma indisi olan bir ortamdan (çekirdek) kritik açıdan daha büyük bir açıda daha düşük kırılma indine (kaplama) sahip bir ortama geçtiğinde, tamamen çekirdeğe yansıtılır. Bu fenomen, ışığın minimum sinyal kaybı ile fiber optik kablodan uzun mesafeler kat etmesini sağlar.

Kritik açı ((\ theta_c)) formülle verilir:

[\ sin \ theta_c = \ frac {n_2} {n_1}]

burada (n_1) çekirdeğin kırılma indisidir ve (n_2) kaplamanın kırılma indisidir. Çekirdek ve kaplama arasındaki kırılma indekslerinde daha büyük bir fark daha küçük bir kritik açıyla sonuçlanır, bu da çekirdek içinde daha fazla ışık sınırlandırılabileceği ve daha az ışık kaplamaya sızacağı anlamına gelir. Bu, daha düşük sinyal kaybına ve fiber optik kablonun daha iyi performansına yol açar.

Kırılma indisinin sinyal kaybı üzerindeki etkisi

Zayıflama olarak da bilinen sinyal kaybı, fiber optik kabloların performansını etkileyen en önemli faktörlerden biridir. Kablodan geçerken ışık sinyalinin yoğunluğundaki azalmayı ifade eder. Kırılma indisi, bir fiber optik kablodaki sinyal kaybı miktarının belirlenmesinde önemli bir rol oynar.

Malzeme emilimi

Çekirdek malzemenin kırılma indisi, fiber optik kablo içindeki ışığın emilimini etkileyebilir. Farklı malzemeler farklı emilim spektrumlarına sahiptir, yani farklı dalga boylarının ışığını değişen derecelere emerler. Örneğin, cam lifler kızılötesi bölgede düşük emilimlere sahiptir, bu nedenle çoğu fiber optik iletişim sistemleri bu dalga boyu aralığında çalışır.

Kırılma indisi ayrıca kablo içindeki ışığın saçılmasını da etkileyebilir. Malzemedeki küçük homojenliklerin neden olduğu Rayleigh saçılması, (\ lambda) ışığın dalga boyu olduğu (\ lambda^{-4}) ile orantılıdır. Malzemenin kırılma indisi, bu homojen olmayanların boyutunu ve dağılımını etkileyebilir, bu da Rayleigh saçılma ve sinyal kaybı miktarını etkiler.

Bükme kaybı

Fiber optik kabloyu bükmek de sinyal kaybına neden olabilir. Kablo büküldüğünde, çekirdekteki ışık ışınları artık toplam iç yansıma koşullarını karşılayamayabilir ve ışığın bir kısmı kaplamaya sızabilir. Fiber optik kablonun kırılma indeks profili, bükme kaybına karşı direncini etkileyebilir. Çekirdekten kaplamaya kadar kırılma indisinde daha kademeli bir değişikliğe sahip kablolar genellikle bükme kaybına daha dirençlidir.

Kırılma indisinin bant genişliği üzerindeki etkisi

Bant genişliği, fiber optik kabloların bir başka önemli performans parametresidir. Önemli sinyal bozulması olmadan kablodan iletilebilen frekans veya dalga boyları aralığını ifade eder. Kırılma indisi, bir fiber optik kablonun bant genişliği üzerinde önemli bir etkiye sahip olabilir.

Modal dispersiyon

Multimod fiber optik kablolarda, yol uzunluğundaki farklılıklar ve her modun yaşadığı kırılma indisi nedeniyle çekirdekten farklı hızlarda farklı ışık hareketleri. Modal dispersiyon olarak bilinen bu fenomen, ışık darbelerinin zamanla yayılmasına neden olarak kablonun bant genişliğini sınırlayabilir.

Modal dispersiyonu azaltmak için, fiber optik kablolar kademeli bir endeks profili ile tasarlanabilir; burada çekirdeğin kırılma indisi yavaş yavaş merkezden kenara düşer. Bu tasarım, farklı ışık modlarının seyahat sürelerini eşitlemeye yardımcı olur, modal dispersiyonu azaltır ve kablonun bant genişliğini arttırır.

Kromatik dispersiyon

Kromatik dispersiyon, fiber optik kabloların bant genişliğini etkileyebilecek başka bir dispersiyon türüdür. Bu, kırılma endeksinin dalga boyu bağımlılığı nedeniyle fiberden farklı hızlarda farklı hızlarda hareket ettiği için oluşur. Bu, ışık darbelerinin zamanla yayılmasına neden olabilir ve bu da kablonun bant genişliğinde bir azalmaya yol açabilir.

Kromatik dispersiyonu telafi etmek için, fiber optik kablolar, negatif kromatik dispersiyon katsayısına sahip özel malzemeler veya yapılarla tasarlanabilir. Bu malzemeler veya yapılar, kromatik dispersiyonu dengelemek ve kablonun bant genişliğini arttırmak için çekirdek malzeme ile kombinasyon halinde kullanılabilir.

Farklı fiber optik kablolar ve bunların kırılma indeksi profilleri

Her biri kendi kırılma indisi profiline ve performans özelliklerine sahip birkaç farklı fiber optik kablo türü vardır. En yaygın fiber optik kablo türlerinden bazıları şunlardır:

Step-Index Multimod Fiber

Step-index multimod fiber, düzgün bir kırılma indisi olan bir çekirdeğe ve daha düşük kırılma indisine sahip bir kaplamaya sahiptir. Bu tip lif nispeten ucuz ve üretimi kolaydır, ancak bant genişliğini sınırlayan yüksek modal dağılımdan muzdariptir.

Dereceli endeks multimod fiber

Dereceli endeks multimod fiber, kademeli olarak kırılma indeksine sahip bir çekirdeğe sahiptir ve bu da merkezden kenara doğru düşer. Bu tasarım, modal dispersiyonu azaltmaya ve kablonun bant genişliğini adım-endeks multimod fiberle karşılaştırıldığında artırmaya yardımcı olur.

Tek modlu fiber

Tek modlu fiber çok küçük bir çekirdek çapı ve düzgün bir kırılma indeks profiline sahiptir. Çekirdeğin üzerinden yayılmasına izin verir, bu da modal dispersiyonu ortadan kaldırır ve multimod fiberden çok daha yüksek bir bant genişliği sağlar. Tek modlu fiber, uzun mesafeli iletişim sistemlerinde ve yüksek hızlı veri iletim uygulamalarında yaygın olarak kullanılır.

Fiber optik kablo üretiminde kırılma indisini kontrol etmenin önemi

Çekirdek ve kaplama malzemelerinin kırılma indisinin kontrol edilmesi, fiber optik kabloların yüksek performansını sağlamak için çok önemlidir. Üretim işlemi sırasında, düşük sinyal kaybı, yüksek bant genişliği ve iyi sinyal bütünlüğü gibi kablonun istenen optik özelliklerini elde etmek için kırılma indisinin kesin kontrolü gereklidir.

Kimyasal buhar birikimi (CVD) gibi gelişmiş üretim teknikleri, hassas kırılma indeks profillerine sahip fiber optik kablolar üretmek için kullanılır. Bu teknikler, üreticilerin çekirdek ve kaplama malzemelerinin kompozisyonunu ve yapısını atomik seviyede kontrol etmelerini sağlar ve fiber optik kabloların tutarlı ve yüksek kaliteli performansını sağlar.

Çözüm

Kırılma indisi, fiber optik tel kabloların performansını birçok yönden etkileyen kritik bir faktördür. Işığın kablo boyunca nasıl yayıldığını, sinyal kaybını ve bant genişliğini nasıl etkilediğini ve farklı fiber optik kabloların tasarımında ve üretiminde önemli bir rol oynar.

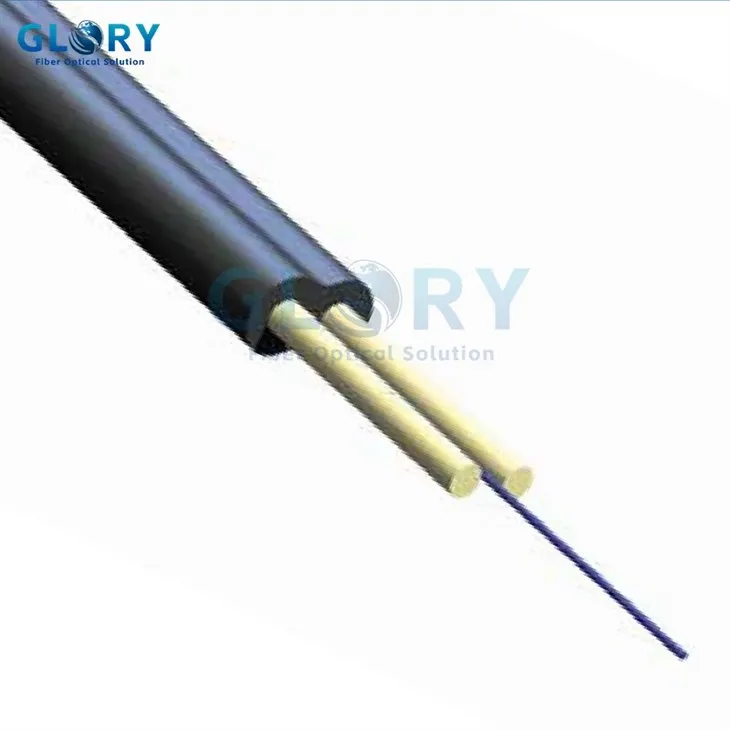

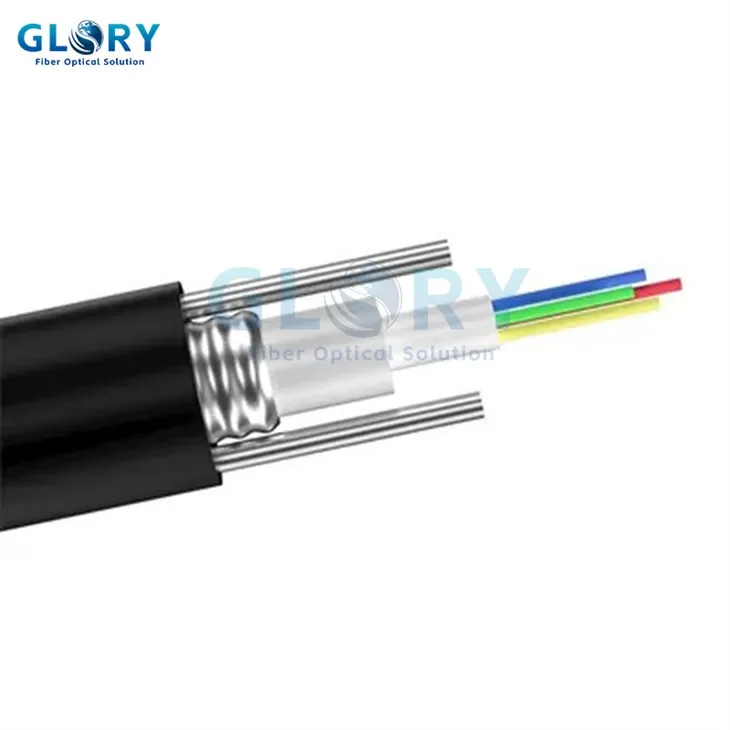

Önde gelen bir tedarikçi olarakFiber Optik Tel Kablosu, müşterilerimize en zorlu uygulamaları karşılamak için tasarlanmış yüksek kaliteli fiber optik kablolar sağlamaya kararlıyız. Ürünlerimiz dahilGevşek Tüp KablosuVeROC Damla Kablosu, optimum performans ve güvenilirliği sağlamak için en son teknoloji ve katı kalite kontrol önlemleri kullanılarak üretilir.

Fiber optik kablo ürünlerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya kırılma indisi ve kablo performansı üzerindeki etkisi hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Özel gereksinimlerinizi tartışmayı ve fiber optik iletişim ihtiyaçlarınız için en iyi çözümleri sunmayı dört gözle bekliyoruz.

Referanslar

• Ghatak, AK ve Thyagarajan, K. (1998). Fiber optiklere giriş. Cambridge Üniversitesi Yayınları.
• Kıdemli, JM (1992). Optik Fiber İletişim: İlkeler ve Uygulama. Prentice Salonu.
• Hecht, J. (2004). Fiber optikleri anlama. Prentice Salonu.
