MPO 12 fiber kablosu bir anahtara nasıl bağlanır?

MPO 12 fiber kablosu tedarikçisi olarak, genellikle bu tür kabloyu bir anahtara bağlama işlemi sorulur. Bu blog yazısında, başarılı bir kurulum sağlamak için size ayrıntılı rehberlik sağlayarak bu bağlantıyı oluşturma adımlarında size yol göstereceğim.

MPO 12 Fiber Kabloyu Anlamak

Bağlantı sürecine dalmadan önce, önce ne olduğunu anlayalımMPO 12 Fiber Kablo. MPO (çoklu fiber itme - açık) konektörleri, fiber optik ağlar için yüksek yoğunluklu, kolay - montaj çözümü sağlamak için tasarlanmıştır. Bir MPO 12 fiber kablo, tek bir kablo ceketi içinde her iki uçta MPO konektörleri ile sonlandırılan 12 ayrı optik lif içerir. Bu tür kablo, veri merkezlerinde, kurumsal ağlarda ve büyük miktarlarda verilerin iletilmesi gereken diğer yüksek hızlı iletişim ortamlarında yaygın olarak kullanılır.

İhtiyacınız olan araçlar ve malzemeler

Bir MPO 12 fiber kablosunu bir anahtara bağlamak için aşağıdaki araçlara ve malzemelere ihtiyacınız olacak:

• MPO 12 Fiber Kablo: Kullandığınız kablonun yüksek kalitede ve özel ağ gereksinimleriniz için uygun olduğundan emin olun.
• MPO bağlantı noktalarıyla geçiş: Anahtarınızda uyumlu MPO bağlantı noktaları olmalıdır. Bazı anahtarlar ek MPO alıcı -vericilerinin kurulmasını gerektirebilir.
• Fiber optik süpürge: Bu, toz ve kalıntıların bağlantıyı etkilemesini önlemek için MPO konektörlerini temizlemek için kullanılır.
• Lint - Ücretsiz Mendiller: Bunlar uygun temizlik için fiber optik temizleyici ile birlikte kullanılır.
• Güvenlik gözlükleri ve eldivenler: Kurulum işlemi sırasında gözlerinizi ve ellerinizi korumak için.

Adım - By - Adım Bağlantı İşlemi

1. Adım: Çalışma alanını hazırlayın

İlk olarak, çalışma alanınızın temiz ve iyi aydınlatıldığından emin olun. Fiber optik konektörleri potansiyel olarak kirletebilecek toz veya enkazları çıkarın. Kendinizi olası tehlikelerden korumak için güvenlik gözlüklerinizi ve eldivenlerinizi giyin.

Adım 2: MPO 12 fiber kablosunu ve anahtarı inceleyin

MPO 12 fiber kablosunu, kablo ceketindeki kesikler veya karışıklıklar veya MPO konektörlerine verilen hasar gibi görünür hasarlar için dikkatlice inceleyin. Benzer şekilde, herhangi bir kir, hasar veya yanlış hizalama belirtisi için anahtardaki MPO bağlantı noktalarını kontrol edin.

Adım 3: MPO konektörlerini temizleyin

Bir fiber optik temizleyici ve tiftik - serbest mendil kullanarak, MPO 12 fiber kablosunun her iki ucunda MPO konektörlerini temizleyin. Temizleyiciyi konektöre hafifçe yerleştirin ve toz veya enkazları çıkarmak için birkaç kez döndürün. Anahtardaki MPO bağlantı noktaları için de aynısını yapın.

4. Adım: Anahtarlamayı tanımlayın

MPO konektörleri, uygun hizalamayı sağlamak için bir anahtarlama mekanizmasına sahiptir. Anahtarlama genellikle konektör üzerinde bir çentik veya bir çıkıntı ile gösterilir. Kablonun MPO konektöründeki anahtarlamanın anahtarın MPO bağlantı noktasındaki anahtarlamayı eşleştirdiğinden emin olun. Üç tip anahtarlama vardır: Tip A, Tip B ve C Tipi. Kablo ile anahtar arasında anahtarlama açısından uyumluluğu sağlamanız gerekir.

Adım 5: MPO 12 fiber kablosunu anahtara bağlayın

Konektörler temiz olduğunda ve anahtarlama eşleştirildikten sonra, kablonun MPO konektörünü anahtarın MPO bağlantı noktasına dikkatlice yerleştirin. Konektörün uygun şekilde oturduğunu belirten bir tıklama duyana kadar hafif basınç uygulayın. Bağlayıcıya veya bağlantı noktasına zarar verebileceği için aşırı kuvvet kullanmaktan kaçının.

Adım 6: Bağlantıyı güvence altına alın

Konnektörü taktıktan sonra, MPO bağlantı noktasında veya konektörün kendisinde herhangi bir kilitleme mekanizması olup olmadığını kontrol edin. Öyleyse, bağlantıyı güvence altına almak ve kablonun yanlışlıkla bağlantıyı kesmesini önlemek için kilitleme mekanizmasını takın.

Adım 7: Bağlantıyı test edin

MPO 12 fiber kablosunu anahtara bağladıktan sonra, düzgün çalıştığından emin olmak için bağlantıyı test etmek önemlidir. Bağlantının optik gücünü ve sinyal kaybını ölçmek için bir fiber optik test cihazı kullanabilirsiniz. Test sonuçları kabul edilebilir aralık içindeyse, bağlantı başarılı olur. Değilse, bağlantıyı yeniden kontrol etmeniz, konektörleri tekrar temizlemeniz veya başka sorunları kontrol etmeniz gerekebilir.

Ortak sorunların giderilmesi

• Kötü sinyal kalitesi: Kötü sinyal kalitesi yaşıyorsanız, kontrol edilmesi gereken ilk şey konektörlerin temizliğidir. Kirli konektörler önemli sinyal kaybına neden olabilir. Konektörleri yeniden temizleyin ve bağlantıyı tekrar test edin.
• Bağlantı hatası: Kablo düzgün bağlanmazsa veya bağlantıyı kesmeye devam ederse, konektörlerin anahtarlanmasını kontrol edin. Düzgün hizalandıklarından emin olun. Ayrıca, konektörlere veya bağlantı noktalarına fiziksel hasar olup olmadığını kontrol edin.
• Uyumsuz anahtarlama: Kablonun ve anahtarın anahtarlanmasının eşleşmediğini fark ederseniz, doğru anahtarlamaya sahip bir adaptör veya farklı bir kablo kullanmanız gerekebilir.

İlgili diğer kablo türleri

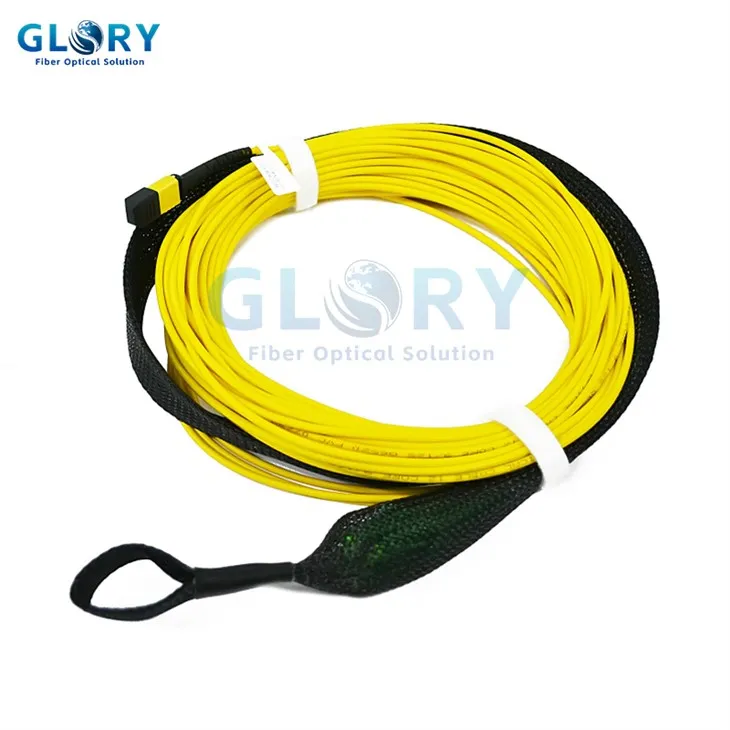

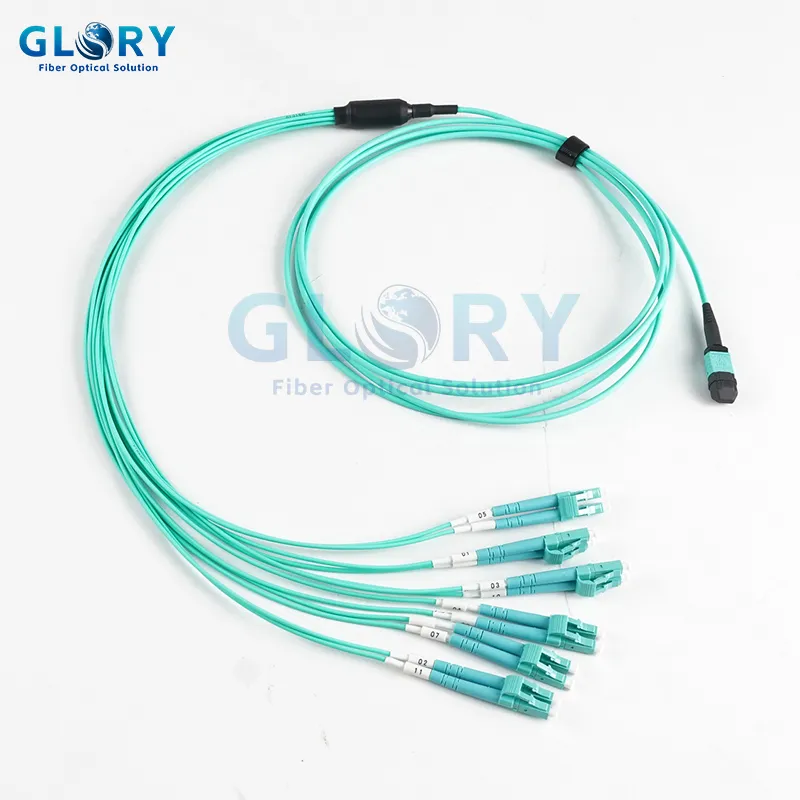

Ek olarakMPO 12 Fiber Kablo, fiber optik ağlarda karşılaşabileceğiniz başka ilgili kablo türleri de vardır. Örneğin,MPO MTP kablosuMPO kablosuna çok benzer. MTP, daha iyi hassasiyet ve daha düşük ekleme kaybı sunan MPO konektörünün yüksek performanslı bir versiyonudur.MPO 12 Breakout Kablosubaşka bir seçenektir. 12 fiber MPO bağlantısını, tek tek fiber yönetiminin gerekli olduğu bazı uygulamalarda yararlı olabilen 12 tek tek fiber bağlantıya dönüştürmenizi sağlar.

Çözüm

Bir MPO 12 fiber kablosunu bir anahtara bağlamak, uygun adımları izlerseniz nispeten basit bir işlemdir. Kabloyu anlayarak, doğru araçları hazırlayarak ve adım - adım kılavuzunu takip ederek başarılı ve güvenilir bir bağlantı sağlayabilirsiniz. Fiber optik ağ kurulumunuzla ilgili başka sorularınız varsa veya yardıma ihtiyacınız varsa, bize ulaşmaktan çekinmeyin. Size yüksek kaliteli MPO 12 fiber kablolar ve profesyonel teknik destek sağlamak için buradayız. İster yerel bir ağ kuran küçük bir işletme ister yüksek yoğunluklu fiber çözümlerine ihtiyaç duyan büyük bir veri merkezi olun, ihtiyaçlarınızı karşılayabiliriz. Özel gereksinimlerinizi tartışmaya başlamak ve ürünlerimizin ağınıza nasıl fayda sağlayabileceğini keşfetmek için bugün bize ulaşın.

Referanslar

• "Fiber Optik Ağ Tasarımı ve Kurulum Kılavuzu", Yayıncı: Telecom Press
• "MPO/MTP Bağlayıcı Teknolojisi El Kitabı", Yayıncı: Fiber Optik Derneği
