Bir FTTH soket paneli nasıl kurulur?

Bir FTTH (eve fiber) soket panelinin takılması, konut veya ticari binalarda yüksek hızlı fiber optik ağ oluşturmada çok önemli bir adımdır. Bir FTTH soket paneli tedarikçisi olarak, bu kurulumlarla ilgili kapsamlı bir deneyim yaşadım. Bu blogda, başarılı bir kurulum elde edebilmeniz için bir FTTH soket paneli kurma işleminde size rehberlik edeceğim.

FTTH soket panelini anlamak

Kurulmaya başlamadan önce, bir FTTH soket panelinin ne olduğunu anlamak önemlidir. FTTH soket paneli, bir binadaki fiber optik kablolar için bir bağlantı noktası sağlayan bir cihazdır. Fiber sinyallerin farklı odalara veya alanlara kolayca dağıtılmasını sağlar, bu da onu bir FTTH ağında önemli bir bileşen haline getirir. Piyasada bulunan çeşitli FTTH soket panelleri vardır, örneğinFiber optik soket paneli. Bu tip panel, fiber optik konektörleri ve ekleri barındırarak toz, nem ve fiziksel hasardan korumak için tasarlanmıştır.

Gerekli araçlar ve malzemeler

Bir FTTH soket panelini kurmak için aşağıdaki araçlara ve malzemelere ihtiyacınız olacak:

• Aletler:
  • Tornavida (her ikisi de düz - kafa ve Phillips - kafa)
  • Uygun matkap bitleri ile matkap
  • Kablo kesici
  • Fiber optik bölge
  • Füzyon Splicer veya Mekanik Ekleme Kiti
  • Multimetre (elektrik bağlantılarını test etmek için)
  • Fiber optik test cihazı (fiber sinyallerini test etmek için)
• Malzeme:
  • Ftth soket paneli
  • Fiber optik kablolar
  • Duvar - Montaj Braketleri (Gerekirse)
  • Konektörler (SC, LC veya ST konektörleri gibi)
  • Ekleme tepsileri (ekleme gerekiyorsa)
  • Kablo bağları ve klipler

1. Adım: Kurulumu Planlama

Bir FTTH soket panelinin kurulmasının ilk adımı planlanıyor. Panel için en iyi yeri belirlemeniz gerekir. Aşağıdaki faktörleri düşünün:

• Erişilebilirlik: Panele gelecekteki bakım ve yükseltmeler için kolayca erişilebilir olmalıdır. Büyük mobilyaların arkasında veya sıkışık alanlarda olduğu gibi ulaşılması zor alanlara kurulumdan kaçının.
• Fiber giriş noktasına yakınlık: Paneli fiber optik kablonun binaya girdiği noktaya yakın monte etmeniz tavsiye edilir. Bu, kablo çalışmasının uzunluğunu azaltır ve sinyal kaybını en aza indirir.
• Çevresel faktörlerden korunma: Panel kuru, temiz ve iyi havalandırılmış bir alana monte edilmelidir. Su sızıntısına, aşırı sıcaklıklara veya yüksek toz seviyelerine eğilimli alanlardan kaçının.

2. Adım: Kurulum sitesinin hazırlanması

Panelin konumunu seçtikten sonra, siteyi hazırlamanız gerekir. Paneli bir duvara monte ediyorsanız, duvar saplamalarını bulmak için bir saplama bulucu kullanın. Panelin boyutlarına göre duvardaki montaj deliklerinin konumlarını işaretleyin. Panel duvar montaj braketleri ile geliyorsa, önce verilen vidaları kullanarak panele takın.

Adım 3: FTTH soket panelinin montajı

Paneli veya paneli dikkatlice duvardaki işaretli konumlara takılı parantez ile yerleştirin. İşaretli noktalarda duvarda delikler açmak için bir matkap kullanın. Gerekirse duvar tapaları deliklere yerleştirin. Ardından, paneli veya braketleri duvara sabitlemek için vidaları kullanın. Panelin düz olduğundan ve duvara sıkıca bağlı olduğundan emin olun.

4. Adım: Fiber optik kabloları çalıştırma

Paneli monte ettikten sonra, fiber optik kabloları çalıştırmanın zamanı geldi. Ana fiber optik kabloyu giriş noktasından panele çekerek başlayın. Sarkmasını veya hasar görmesini önlemek için kabloyu rota boyunca sabitlemek için kablo bağları ve klipler kullanın.

Kabloları çalıştırırken, onları çok keskin bir şekilde bükmemeye dikkat edin. Fiber optik kablolar için minimum bükülme yarıçapı genellikle üretici tarafından belirtilir. Kabloları önerilen yarıçapın ötesine bükmek, sinyal kaybına neden olabilir veya hatta lifleri kırabilir.

Adım 5: Fiber optik kabloların sonlandırılması

Fiber optik kabloları sonlandırmak için iki yaygın yöntem vardır: füzyon ekleme ve mekanik birleştirme.

• Füzyon ekleme: Bu yöntem, bir füzyon ekleyici kullanılarak iki fiber ucunun birlikte eritilmesini içerir. Düşük kayıp ve kalıcı bir bağlantı sağlar. İlk olarak, fiber uçlarını temiz bir şekilde kesmek için bir fiber optik sinyal kullanın. Ardından, fiber uçlarını füzyon ekleyicisine yerleştirin ve ekleme işlemini gerçekleştirmek için üreticinin talimatlarını izleyin. Eklendikten sonra, eklenmiş lifleri koruma için bir ek tepsisine yerleştirin.
• Mekanik birleştirme: Bu yöntem, fiber uçlarını birleştirmek için mekanik bir ekleme kiti kullanır. Füzyon eklemesine daha hızlı ve daha ucuz bir alternatiftir, ancak biraz daha yüksek sinyal kaybına sahip olabilir. Füzyon eklemesine benzer şekilde, lif uçlarını parçalayarak başlayın. Ardından, fiber uçları mekanik eklemeye yerleştirin ve kitin talimatlarına göre sabitleyin.

Adım 6: Kabloları panele bağlama

Kablolar sonlandırıldıktan sonra, bunları FTTH soket panelindeki uygun bağlantı noktalarına bağlayın. Bağlantıları yapmak için konektörleri (SC, LC veya ST konektörleri gibi) kullanın. İyi bir bağlantı sağlamak için konektörlerin uygun şekilde yerleştirildiğinden ve sıkıldığından emin olun.

Adım 7: Kurulumu test etmek

Tüm kablolar panele bağlandıktan sonra, kurulumu test etme zamanı. Sinyal gücünü ve kalitesini kontrol etmek için bir fiber optik test cihazı kullanın. Test cihazını panelin çıkış bağlantı noktalarına bağlayın ve optik gücü ölçün. Okumaları beklenen değerlerle karşılaştırın. Okumalar kabul edilebilir aralık içindeyse, kurulum muhtemelen başarılı olur. Herhangi bir sorun varsa, sorunlar için bağlantıları, ekleri ve kabloları kontrol edin.

Adım 8: Kurulumu Sonlandırma

Test tamamlandıktan ve her şey düzgün çalıştıktan sonra kurulum sitesini düzenleyin. Fazla kablo uzunluğunu kesin ve tüm kabloları düzgün bir şekilde sabitleyin. Gelecekte kolay tanımlama için paneldeki kabloları ve bağlantı noktalarını da etiketleyebilirsiniz.

Farklı FTTH soket panelleri ve uygulamaları

Standarda ek olarakFiber optik soket paneli, mevcut başka türde FTTH soket panelleri var, örneğinDuvar Elyaf Rozet KutusuveFiber Rozet Kutusu.

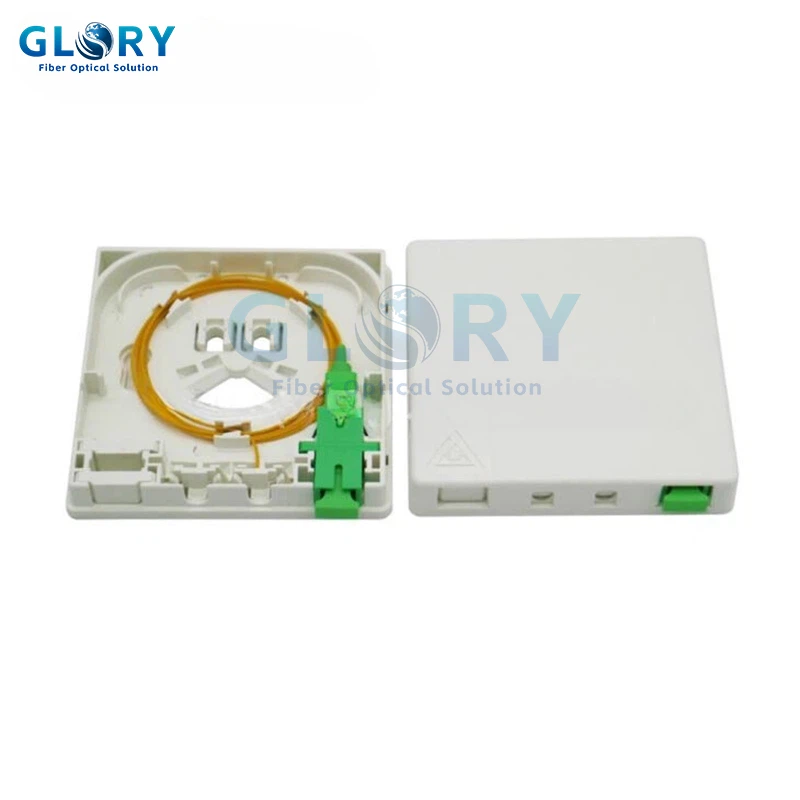

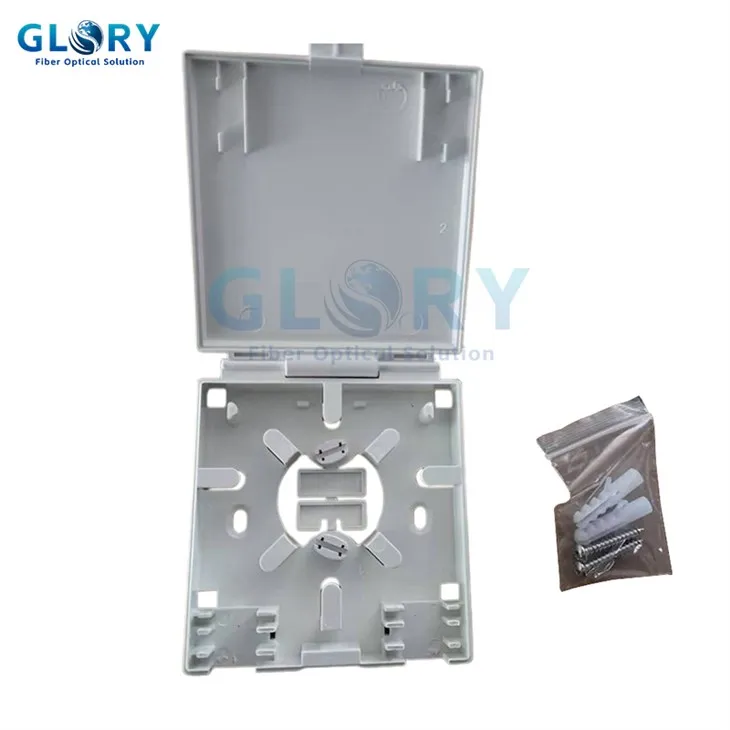

Duvar Fiber Rozet kutusu duvara monte edilmiş uygulamalar için tasarlanmıştır. Genellikle alanın sınırlı olduğu konut ortamlarında kullanılan kompakt ve estetik açıdan hoş bir seçenektir. Fiber rozet kutusu ise hem konut hem de ticari binalar da dahil olmak üzere çeşitli uygulamalarda kullanılabilir. Fiber optik kabloları yönlendiriciler, anahtarlar veya set üst kutular gibi cihazlara bağlamak için uygun bir yol sağlar.

Çözüm

Bir FTTH soket panelinin takılması karmaşık ama ödüllendirici bir süreçtir. Bu blogda belirtilen adımları izleyerek, FTTH soket panelinizin başarılı bir şekilde kurulmasını sağlayabilirsiniz. Bir FTTH soket paneli tedarikçisi olarak,Duvar Elyaf Rozet Kutusu-Fiber Rozet Kutusu, VeFiber optik soket paneli. Ürünlerimizi satın almakla ilgileniyorsanız veya kurulum ve bakım hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen daha fazla tartışma ve potansiyel tedarik fırsatları için bizimle iletişime geçmekten çekinmeyin.

Referanslar

• Bir endüstri uzmanı tarafından "Fiber Optik Kurulum El Kitabı"
• FTTH soket panelleri ve ilgili ekipmanlar için üretici kılavuzları
• Fiber Optik Ağ Kurulumu ve Testinde Teknik Kağıtlar
