Erkek ve dişi MPO kablo konektörleri arasındaki farklar nelerdir?

MPO (çok fiber push-on) kablo konektörleri söz konusu olduğunda, erkek ve dişi varyantlar arasındaki farkları anlamak, fiber optik ağ kurulumlarına katılan herkes için çok önemlidir. Bir MPO kabloları tedarikçisi olarak, bu konektörlerin modern yüksek hızlı veri iletiminde nasıl önemli bir rol oynadığına tanık olma ayrıcalığına sahibim. Bu blogda, ağ ihtiyaçlarınız için bilinçli kararlar vermenize yardımcı olmak için erkek ve dişi MPO kablo konektörleri arasındaki temel farklılıkları araştıracağım.

Fiziksel tasarım ve yapı

Erkek ve dişi MPO kablo konektörleri arasındaki en belirgin farklılıklardan biri fiziksel tasarımlarında yatmaktadır. Erkek MPO konektöründe, konektörün yüzünden çıkıntı yapan pimler bulunur. Bu pimler, dişi konektördeki fiber deliklerle tam olarak hizalanır. Öte yandan, dişi MPO konektörünün bu pimlerin yerleştirilebileceği delikleri vardır.

Erkek konektörlerdeki pimler birden fazla amaca hizmet eder. İlk olarak, bağlantı sırasında liflerin doğru hizalanmasını sağlarlar. Kesin hizalama esastır, çünkü hafif bir yanlış hizalama bile önemli sinyal kaybına yol açabilir. Erkek ve dişi konektörler çiftleştiğinde, pimler dişi konektördeki karşılık gelen deliklere sığar ve her iki konektördeki lifleri mükemmel bir şekilde hizalamaya yönlendirir.

Fiziksel tasarımın bir başka yönü mandal mekanizmasıdır. Hem erkek hem de dişi MPO konektörleri genellikle bağlantıyı güvence altına almak için bir mandal vardır. Bununla birlikte, mandalın tasarımı biraz değişebilir. Bazı durumlarda, erkek konektörünün mandalı daha belirgin olabilir veya dişi muadiline bağlandığında güvenli bir tutuş sağlamak için farklı bir şekle sahip olabilir.

Fiber Düzenlemesi ve Bağlantı

Liflerin erkek ve dişi MPO konektörlerinde düzenlenme ve bağlanma şekli de farklıdır. Bir MPO konektöründe, lifler belirli bir desenle düzenlenir. Erkek ve dişi konektörler çiftleştiğinde, erkek konektördeki liflerin dişi konektördeki karşılık gelen liflerle bağlantı kurması gerekir.

Erkek MPO konektörleri bağlantının "fiş -" bir kısmı olacak şekilde tasarlanmıştır. Erkek konnektörün içindeki lifler, dişi konektördeki liflerle temas kurabilecekleri şekilde sonlandırılır. Dişi konektörler, alıcı ucu olarak benzer bir lif düzenlemesine sahiptir, ancak erkek konektör pimlerini ve liflerini kabul edecek şekilde yapılandırılmıştır.

MPO konektörlerindeki fiber düzenlemenin MPO - 12 veya MPO - 24 konfigürasyonu gibi bazı endüstri standartlarını izlediğini belirtmek önemlidir. Örneğin,MPO 12 Fiber Kablo, belirli bir desende düzenlenmiş 12 lif vardır. İster bir erkek isterse dişi konektör olsun, uygun sinyal iletimini sağlamak için liflerin doğru şekilde düzenlenmesi gerekir.

Polarite ve bağlantı uyumluluğu

Polarite, MPO kablo konektörleri söz konusu olduğunda kritik bir faktördür. Erkek ve dişi konektörlerin uygun bir bağlantı kurmak için polarite açısından uyumlu olması gerekir. MPO konektörlerinde üç yaygın polarite tipi vardır: Tip A, Tip B ve C tipi C tipi

Bir tip polarite en basittir. Tip A bağlantıda, erkek konektördeki lifler doğrudan dişi konektördeki liflerle hizalanır. Bu, erkek konektördeki fiber 1'in dişi konektördeki fiber 1'e bağlandığı anlamına gelir.

Tip B polaritesi çapraz bir bağlantı içerir. Bu durumda, kadın konnektörüne bağlanırken erkek konektördeki lifler geçilir. Örneğin, erkek konektördeki fiber 1, spesifik konfigürasyona bağlı olarak dişi konektördeki fiber 12'ye bağlanabilir.

Tip C polaritesi, hem doğrudan hem de çapraz bağlantıları birleştiren daha karmaşık bir düzenlemedir.

Erkek ve dişi konektörlerin polaritesini doğru bir şekilde eşleştirmek önemlidir. Polarite uyumsuzsa, ağ sinyal sorunları veya tam başarısızlık yaşayabilir. Bir MPO kabloları tedarikçisi olarak, kurulum sırasında herhangi bir karışıklığı önlemek için ürünlerimizin polarite türleriyle açıkça etiketlenmesini sağlıyoruz.

Uygulamalar ve kullanım durumları

Erkek ve dişi MPO kablo konektörleri çok çeşitli uygulamalarda kullanılır, ancak kullanımları ağın özel gereksinimlerine bağlı olarak değişebilir.

Veri merkezlerinde, erkek MPO konektörleri genellikle ekipman ucunda sunucular veya anahtarlar gibi kullanılır. Yama panellerine veya diğer ağ cihazlarına karşılık gelen dişi konektörlere kolayca takılacak şekilde tasarlanmıştır. Dişi MPO konektörleri ise yaygın olarak yama panelleri veya gövde kablolarına monte edilir.

Örneğin, birMPO Bagaj KablosuGenellikle her iki uçta dişi konektörler vardır. Bu gövde kabloları, bir veri merkezinin dağıtım anahtarlarına çekirdek anahtarı gibi farklı alanları bağlamak için kullanılır. Ekipman tarafındaki erkek konektörler daha sonra bagaj kablosundaki dişi konektörlere kolayca bağlanabilir.

Telekomünikasyonlarda veya kurumsal ağlarda kullanılanlar gibi yüksek hızlı iletişim ağlarında, erkek ve kadın konektörler arasındaki seçim de ağ mimarisine bağlıdır. Erkek konektörler genellikle kısa menzilli bağlantılar için kullanılırken, dişi konektörler daha uzun mesafeli gövde bağlantıları için kullanılabilir.

Performans ve sinyal kalitesi

Erkek ve dişi MPO kablo konektörlerinin performansı ve sinyal kalitesi de tasarım farklılıklarından etkilenebilir. Daha önce de belirtildiği gibi, liflerin hizalanması sinyal iletimi için çok önemlidir. Erkek konektörlerdeki pimler, doğru hizalamayı sağlamaya yardımcı olur, bu da bağlantının yerleştirme kaybını ve geri dönüş kaybını etkiler.

Ekleme kaybı, konektör yerleştirildiğinde kaybolan sinyal gücü miktarını ifade eder. İyi hizalanmış bir erkek bağlantısı daha düşük yerleştirme kaybına sahip olacaktır, bu da bağlantı yoluyla daha fazla sinyal gücünün iletildiği anlamına gelir. İade kaybı, konektör arayüzünden geri yansıtılan sinyal miktarını ölçer. İyi bir hizalamaya sahip uygun bir erkek - kadın bağlantısı da daha yüksek getiri kaybına sahip olacak ve bu da daha az sinyal yansımasını gösterecektir.

Erkek ve dişi konektörlerin yapımında kullanılan malzemeler de performansı etkileyebilir. Erkek konektörlerde hassas işlenmiş pimler ve dişi konektörlerde iyi hazırlanmış delikler gibi yüksek kaliteli malzemeler, bağlantının genel sinyal kalitesini ve güvenilirliğini artırabilir.

Kurulum ve Bakım

Erkek ve dişi MPO kablo konektörlerinin kurulması, detaylara bir miktar beceri ve dikkat gerektirir. Erkek konektörleri takarken, pimlerin hasar görmemesini sağlamak önemlidir. Bükülmüş veya kırık pimler yanlış hizalanmaya ve zayıf sinyal kalitesine yol açabilir.

Kadın konektörlerinin erkek konektörleri güvenli bir şekilde tutabilecek şekilde kurulması gerekir. Bağlantıyı düzgün bir şekilde kilitleyebileceğinden emin olmak için mandal mekanizması kontrol edilmelidir.

MPO konektörlerinin bakımı da düzenli temizlik ve muayeneyi içerir. Hem erkek hem de dişi konektörler zaman içinde toz ve enkaz biriktirebilir, bu da sinyal iletimini etkileyebilir. Optimum performansı korumak için konektörlerin tiftik - ücretsiz mendiller ve temizlik çözümleri gibi uygun temizleme araçlarıyla temizlenmesi gereklidir.

Diğer bileşenlerle uyumluluk

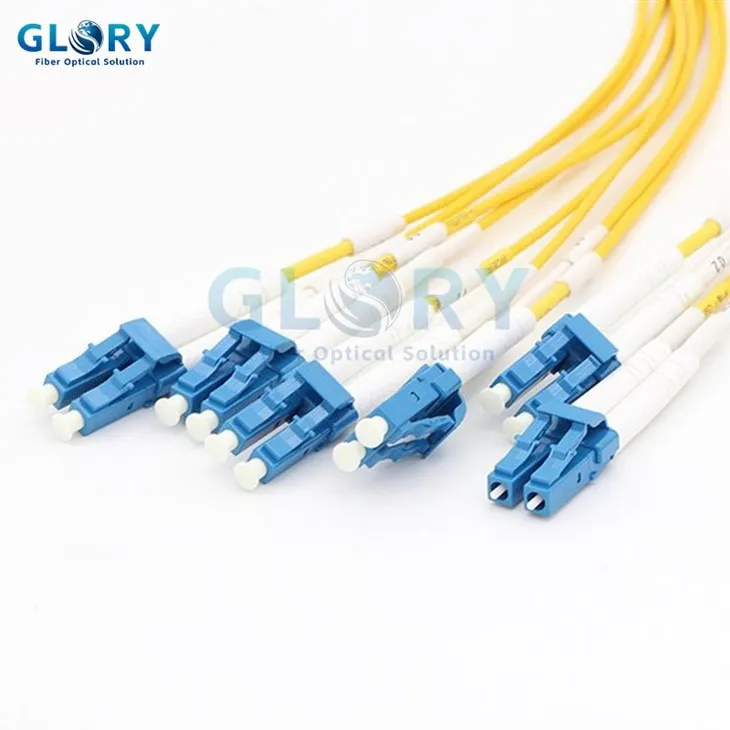

Erkek ve dişi MPO kablo konektörlerinin, ağdaki yama kabloları ve adaptörler gibi diğer bileşenlerle uyumlu olması gerekir. Örneğin, birMTP MPO fiber kırılma kablosu, kablodaki erkek veya dişi konektörlerin bağlantının diğer ucundaki konektörlerle uyumlu olması gerekir.

Adaptörler genellikle farklı konektör tipleri arasında dönüşüm veya bir bağlantının polaritesini değiştirmek için kullanılır. Adaptörler kullanırken, ağdaki hem erkek hem de dişi MPO konektörleriyle uyumlu olduklarından emin olmak önemlidir.

Sonuç olarak, erkek ve dişi MPO kablo konektörleri arasındaki farkları anlamak, fiber optik ağ kurulumlarına katılan herkes için gereklidir. Fiziksel tasarım ve fiber düzenlemeden polarite ve performansa kadar, her yön güvenilir ve yüksek hızlı bir ağ sağlamada önemli bir rol oynar. Bir MPO kablo tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılayan yüksek kaliteli konektörler sağlamaya kararlıyız. MPO kablo konektörleri hakkında herhangi bir sorunuz varsa veya ürünlerimizi satın almak istiyorsanız, daha fazla tartışma ve tedarik müzakeresi için lütfen bizimle iletişime geçmekten çekinmeyin.
