Fiber optik pigtaillerde dağılımı azaltmanın çözümleri nelerdir?

Bir fiber optik pigtail tedarikçisi olarak, dispersiyonun bu temel bileşenlerin performansına nasıl bir damper koyabileceğini ilk elden gördüm. Dispersiyon, basit bir şekilde, liften geçerken ışık darbelerinden yayılmasıdır. Bu, yüksek hızlı, yüksek kaliteli veri iletimine güvenen herkes için harika bir haber olmayan sinyal bozulmasına yol açabilir. Öyleyse, fiber optik pigtaillerde dağılımı azaltmak için bazı çözümlere girelim.

Fiber optik pigtaillerde dağılımı anlama

Çözümlere atlamadan önce, dağılım türlerini anlamak önemlidir. Esas olarak iki tip vardır: kromatik dispersiyon ve modal dispersiyon.

Kromatik dispersiyon meydana gelir, çünkü lif içinden farklı hızlarda farklı ışık dalga boyları hareket eder. Bu, lifin kendisinin malzeme özelliklerinden kaynaklanmaktadır. Öte yandan modal dispersiyon, çok modlu liflerde gerçekleşir. Çok modlu liflerde, ışık fiberden geçerken birden fazla yol (mod) alabilir ve her modda farklı bir yol uzunluğuna ve dolayısıyla farklı bir seyahat süresine sahiptir.

Kromatik dağılımı azaltmak için çözümler

1. Dispersiyon kullanımı - telafi edici lifler (DCF'ler)

Kromatik dağılımla mücadele etmenin en etkili yollarından biri, dağılım - telafi edici lifleri kullanmaktır. Bu lifler, şanzıman lifinin karşısındaki bir dispersiyon özelliğine sahip olacak şekilde tasarlanmıştır. DCF'ler fiber optik bağlantıya sokulduğunda, şanzıman fiberde meydana gelen dispersiyona karşı koyabilirler.

DCF'ler yüksek negatif dispersiyon katsayısına sahiptir, yani yayılma ışık darbelerini sıkıştırabilirler. Şanzıman fiberdeki dağılım miktarına göre gereken DCF'nin uzunluğunu dikkatlice hesaplayarak, kromatik dağılımda önemli bir azalma sağlayabiliriz. Örneğin, uzun mesafeli iletim için standart bir tek mod fiber kullanıyorsanız, düzgün boyutlu bir DCF eklemek sinyal kalitesini büyük ölçüde artırabilir.

2. Sıfırda çalışıyor - dispersiyon dalga boyu

Çoğu lif, sıfır dağılım dalga boyu olarak bilinen kromatik dispersiyonun en aza indirildiği belirli bir dalga boyuna sahiptir. Standart tek modlu lifler için, bu dalga boyu 1310 nm civarındadır. Fiber optik pigtail sistemini bu sıfır - dağılım dalga boyunda veya yakınında çalıştırarak, kromatik dispersiyonun etkilerini azaltabiliriz.

Bununla birlikte, sıfır dağılım dalga boyunun fiber tipine ve üretim sürecine bağlı olarak değişebileceğini belirtmek önemlidir. Bu nedenle, kullandığınız belirli fiberin kesin sıfır - dağılım dalga boyunu bilmek ve sisteminizi buna göre tasarlamak çok önemlidir.

3. Gelişmiş modülasyon formatları

Gelişmiş modülasyon formatlarının kullanılması, kromatik dağılımın etkisinin azaltılmasına da yardımcı olabilir. Quadrature faz kaydırma anahtarlama (QPSK) ve kuadratür genlik modülasyonu (QAM) gibi modülasyon formatları, geleneksel açık anahtarlamaya (OOK) kıyasla dağılmaya daha dirençlidir.

Bu gelişmiş formatlar sembol başına daha fazla bilgi kodlar, bu da aynı miktarda veri için daha az sembolün iletilmesi gerektiği anlamına gelir. Dispersiyon esas olarak semboller arasındaki ayrımı etkilediğinden, yayılacak daha az sembole sahip olmak, dispersiyonun sinyal üzerindeki genel etkisini azaltabilir.

Modal dağılımı azaltmak için çözümler

1. Tek modlu liflerin kullanımı

Modal dispersiyonu ortadan kaldırmanın en basit yolu, tek modlu lifleri kullanmaktır. Multimod liflerin aksine, tek modlu lifler, fiberden yayılmasına sadece bir ışık moduna izin verir. Bu, ışığın alması için birden fazla yol olmadığı ve dolayısıyla modal bir dağılım olmadığı anlamına gelir.

Tek mod lifleri uzun mesafeli ve yüksek hızlı veri iletim uygulamaları için idealdir. Fiber optik pigtail ihtiyaçlarınız için güvenilir bir çözüm arıyorsanız,SM SC Pigtailharika bir seçenektir. Bu pigtailler tek modlu lifler kullanır ve minimum dağılımla mükemmel performans sağlamak için tasarlanmıştır.

2. dereceli - dizin multimod lifleri

Hala multimod lifleri kullanmanız gerekiyorsa, dereceli - dizin multimod lifleri iyi bir seçim olabilir. Dereceli bir indeks multimod fiberde, çekirdeğin kırılma indisi merkezden kenara kademeli olarak azalır. Bu, çekirdeğin kenarına yakın seyahat eden ışık ışınlarının merkeze yakın olanlardan daha hızlı seyahat etmesine neden olur.

Sonuç olarak, farklı ışık modları, fiberin sonuna yaklaşık aynı zamanda ulaşma eğilimindedir ve modal dispersiyonu azaltır.Çok modlu fiber pigtailDereceli - endeks liflerini kullanan seçenekler, dispersiyon azaltma açısından Adım - Dizin Çok Modlu Elyaflarına kıyasla daha iyi performans sunabilir.

Diğer düşünceler

1. Uygun kurulum ve bakım

En iyi lifler ve dispersiyon - azaltma teknikleri ile bile, uygunsuz kurulum ve bakım yine de dispersiyonun artmasına neden olabilir. Örneğin, elyafın çok sıkı bükülmesi ek kayıplara ve dağılmaya neden olabilir. Uygun kablo yönlendirme ve bükme yarıçapı gereksinimleri de dahil olmak üzere üreticinin kurulum yönergelerine uymak önemlidir.

Düzenli bakım da çok önemlidir. Pigtail'lerin çizikler veya çatlaklar gibi herhangi bir hasar belirtisi açısından incelemek ve konektörlerin uygun şekilde temizlenmesi optimum performansı sağlayabilir ve dağılımı en aza indirebilir.

2. Doğru konektörleri seçmek

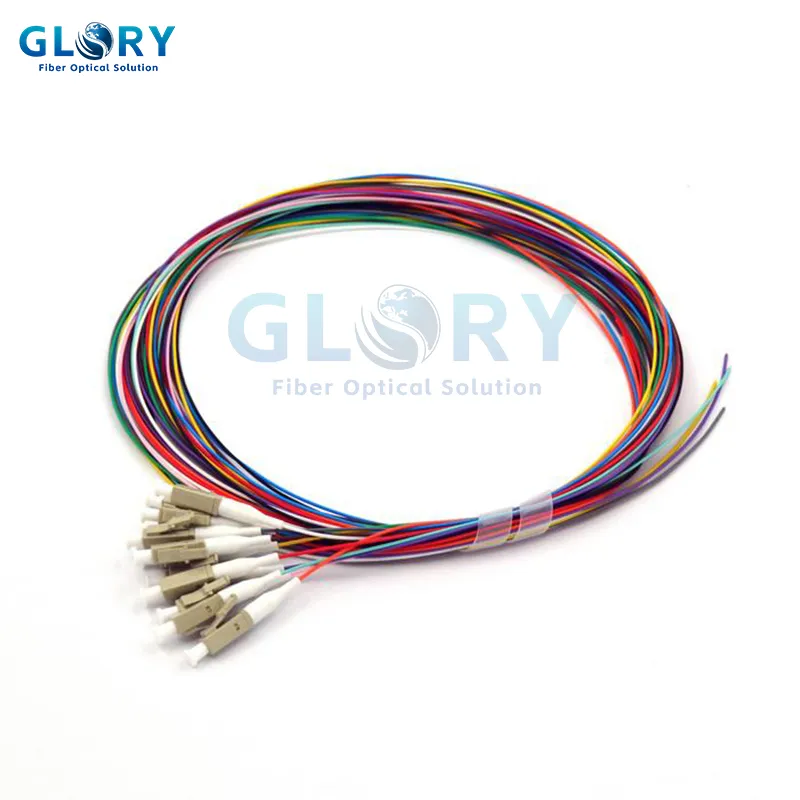

Fiber optik pigtaillerde kullanılan konektörlerin de dispersiyon üzerinde bir etkisi olabilir. Düşük yerleştirme kaybı ve iyi getiri kaybı özelliklerine sahip yüksek kaliteli konektörler gereklidir.LC UPC PigtailÖrneğin konektörler, güvenilir ve düşük bir dağılım bağlantısı sağlamak için tasarlanmıştır. Bu konektörler ultra fiziksel temas (UPC) parlatma kullanır, bu da lifler arasında daha iyi bir bağlantı sağlar ve sinyal kaybı ve dağılım şansını azaltır.

Çözüm

Fiber optik pigtaillerde dağılımın azaltılması, yüksek kaliteli, yüksek hızlı veri iletimini sağlamak için çok önemlidir. Farklı dağılım türlerini anlayarak ve dispersiyon kullanma - telafi etme, sıfır dispersiyon dalga boyunda çalışan, doğru fiber tipini seçerek, uygun kurulum ve bakım gibi uygun çözümleri uygulayarak, fiber optik pigtail sistemlerinin performansını önemli ölçüde artırabiliriz.

Fiber optik pigtailler için pazardaysanız ve minimum dağılımlı bir ürün aldığınızdan emin olmak istiyorsanız, ulaşmaktan çekinmeyin. Özel ihtiyaçlarınız için en iyi çözümleri bulmanıza yardımcı olmak için buradayız. İster tek mod veya çok modlu pigtaillere ihtiyacınız olsun, çok çeşitli seçeneklerimiz var. Bir tedarik tartışması başlatmak ve fiber optik ağınızı bir sonraki seviyeye taşıyın.

Referanslar

• GP Agrawal, "Fiber - Optik İletişim Sistemleri", Wiley, 2010.
• R. Ramaswami, Kn Sivarajan ve G. Sasaki, "Optik Ağlar: Pratik Bir Perspektif," Morgan Kaufmann, 2010.
