İç Mekan Bırakma Kablosu
Madde: İç Mekan Bırakma Kablosu

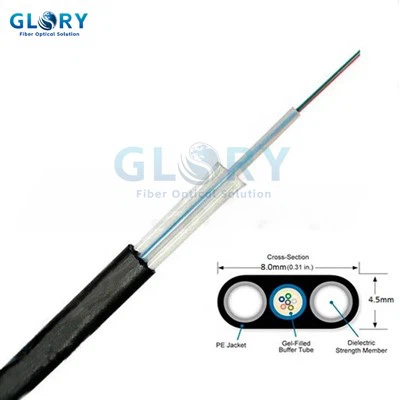

Model: Kapalı FTTH Düz Damla Fiber Optik Kablo Tek Modlu
• Ceket Malzemesi: UV ve Aleve Dayanıklı LSZH
• Fiber:G652D, G655,G657A, G657B
• Mukavemet Üyesi:0.5mm Çelik Tel Veya FRP
• Yüksek Işık: iç mekan dış mekan fiber optik kablo, çelik tel kablo
- ürün tanıtımı
Kompakt, kendi kendini destekleyen fig 8 hava İç Mekan Bağlantı Kablosu, FTTH ağ şubelerindeki iç ve dış mekan optik ekipmanlarını birbirine bağlamak için geliştirildi; gelişmiş performanslı bir FTTH çözümüdür. Bir/iki tek modlu/bükülmeye duyarlı fiberden (ITU-T G657A/G652D) yapılmış kablo, iki güç elemanı ve bir taşıyıcı tel ile korunmaktadır. Bu kablo çok hafiftir ve kurulumu ve soyulması kolaydır.
İç/dış mekan Bırakma Kablosunun özellikleri:
•Düşük bükülme hassasiyetine sahip özel fiber, yüksek bant genişliği ve mükemmel iletişim iletim özelliği sağlar.
•İki paralel FRP veya Çelik tel mukavemet elemanı, elyafı korumak için iyi bir ezilme direnci performansı sağlar.
•Ek mukavemet elemanı olarak tek çelik tel veya masaj aletleri, iyi bir çekme mukavemeti performansı sağlar.
•Basit yapı, hafiflik ve yüksek uygulanabilirlik.
•Yeni kanal tasarımı, kolayca sıyırma ve birleştirme, kurulum ve bakımı kolaylaştırır.
•Düşük duman, sıfır halojen ve alev geciktirici kılıf.
Başvurufveya İç/dış Bağlantı Kablosu:
1. FTTH (eve kadar fiber) iç mekan kablolaması ve dağıtımı.
2. Ağa ve yerel alan ağına (LAN) erişin.
3. İç Mekan Ara Bağlantı ve Patch-cord Uygulamaları
4. Bina içi FTTH uygulamaları yatay ve yükseltici
5. Süpürgelikler dahil yüzeylere klipsleme
6. Siyah LSZH ceket ile kısa mesafeli harici kullanım
7. Son kullanıcılar için doğrudan kablolama ve Fiber optik iletişim sistemi kullanılmış
Teknik parametreler:
|
Yapı |
Birim |
Parametre |
|
|
Lif sayısı |
Lifler |
1/2 |
|
|
Çap |
Mm |
4.0*2.0 |
|
|
Ağırlık |
kg/km |
Yaklaşık 17,7 |
|
|
Kılıf rengi |
|
Siyah |
|
|
Kılıf malzemesi |
|
LSZH (İngilizce) |
|
|
Çelik telin OD'si |
Mm |
1.0±0.05mm |
|
|
Güç elemanı |
Mm |
0.5mm FRP |
|
|
Gerilme direnci |
N |
1500 |
|
|
Ezilme Direnci |
N |
2200 |
|
|
Bükülme yarıçapı |
Dinamik |
|
30×Kablo Çapı |
|
Statik |
|
15×Kablo Çapı |
|
|
Çalışma sıcaklığı |
derece |
-40 --- +70 |
|
Test Veri Sayfası
|
Kategori |
Tanım |
Özellikler |
|
|
G.657A1 |
|||
|
Optik Özellikler |
zayıflama |
@1310-1625nm |
0,36dB/km'den az veya buna eşit |
|
@1383±3nm |
0,36dB/km'den az veya buna eşit |
||
|
@1550nm |
0,22dB/km'den az veya buna eşit |
||
|
Zayıflama süreksizliği |
0,05 dB'den küçük veya buna eşit |
||
|
Zayıflama ve Dalga Boyu |
@1285~1330NM |
0,05 dB/km'den az veya buna eşit |
|
|
@1525~1575 nm |
0,05 dB/km'den az veya buna eşit |
||
|
Sıfır Dağılım Dalga Boyu |
% 1300 7e1324nm |
||
|
Sıfır Dağılım Eğimi |
0.092ps/(nm2.km) değerinden küçük veya ona eşit |
||
|
Dağılım |
@1310 deniz mili |
3,5 ps/nm.km'den az veya buna eşit |
|
|
@1550nm |
18 ps/nm.km'den az veya ona eşit |
||
|
Polarizasyon Modu Dağılımı (PMD) |
0,2ps/km1/2'den küçük veya buna eşit |
||
|
Kablo Kesme Dalga Boyu |
1260nm'den küçük veya ona eşit |
||
|
Etkili Grup Kırılma İndeksi |
@1310 deniz mili |
1.4675 |
|
|
@1550nm |
1.4681 |
||
|
Makro bükülme kaybı (30mm yarıçap, 100dönüş) 1625nm |
0,1 dB'den küçük veya ona eşit |
||
|
Geometrik Özellikler |
Mod Alanı Çapı |
@1310 deniz mili |
9.2±0.6μm |
|
@1550nm |
10.4±0.8μm |
||
|
Kaplama Çapı |
125±1μm |
||
|
Kaplamanın Dairesel Olmaması |
%1,0'den küçük veya ona eşit |
||
|
Kaplama Çapı |
245±7μm |
||
|
Kaplama/Kaplama Eşmerkezlilik Hatası |
8μm'den küçük veya eşit |
||
|
Çekirdek/Kaplama Eşmerkezlilik Hatası |
0.8μm'den küçük veya ona eşit |
||
|
Mekanik Özellikler |
Kanıt Testi seviyesi |
%1,0'den büyük veya eşit |
|
|
Fiber Kıvrılma Yarıçapı |
4,0m'den büyük veya eşit |
||
|
Tepe Kaplama Şeridi Gücü |
1.3~8.9N |
||
Mcevher resmi
Kayıt edilmiş:
1. Tabloda FTTH kablolarının yalnızca bir kısmı listelenmiştir. Diğer özelliklere sahip kablolar talep edilebilir.
2. Kablolar, çeşitli tek modlu veya çok modlu fiberlerle tedarik edilebilir.
3. İsteğe göre özel tasarımlı Kablo yapısı mevcuttur.
