Model: GPJ09-9401 Fiber Optik Satır İçi Ek Kapatma
GPJ09 - 9401 Fiber muhafaza sentetik plastik ile yapılır, sızdırmazlık elemanları benimsenen vulkanize kauçuk, güvenilir performans, yaşlanma karşıtı, uzun hizmet ömrü 25 yıldan fazla kabul edilir.
Boyut (mm): 295 × 220 × 90
Ağırlık (kg): 2.0-2.3
Sızdırmazlık Türü: Mekanik
- ürün tanıtımı
GPJ09-9401 Tür Fiber Optik Ekleme Kapatma
GPJ09-9401 Fiber Optik Ekleme Kapatma Dome Serisinde Üye, Ana işlev, optik iletim sırasında çeşitli fiber kablo türleri için doğrudan geçiş, dal ve ekleme koruması sağlamaktır.
Ürüne Genel Bakış
GPJ09-9401 Fiber Optik Satır İçi Ek Kapatma Dome Serisinde Üye, Ana işlev, optik iletim sırasında çeşitli fiber kablo türleri için doğrudan geçiş, dal ve ekleme korumasını provent etmektir.
Koruma oranı IP68'dir. Bu tipte iki yuvarlak kablo bağlantı noktası ve kesilmemiş fiber kablo için bir oval kablo bağlantı noktası vardır. Mühür bileşeninin malzemesi vulkanize kauçuktur, kablolar ve kapanma, plastik vidalardan basınç sıkıştırma yardımıyla mekanik bir şekilde kapatılır.Bu model, sızdırmazlık performansında mükemmeldir, kurulum için kolay, geniş uygulamalar.
Anahtar Özellikler
GPJ09 - 9401 Fiber Optik Sline İç Mekan Kapatma Mükemmel RE - kapsülleme performansına sahiptir ve çalışması kolaydır. Sızdırmazlık performansı enflasyon basınç testi ile doğrulanır. Gevşek korumalı optik kablo, sıkı - ceketli kablo, merkezi tüp ceketli kablo ve diğerleri için 7-17.5mm giriş ve 11.5-17.5mm kesilmemiş bir kablo çapı aralığı için uygundur. Çıkış kabloları çeşitli yumuşak kablolar olabilir. Kapatma, fiber kablo ve zırhlı kablonun kuvvet üyesini ve topraklamayı sabitlemek için işlevler sağlar. Kesilmemiş kablo, ayırıcı kablosu ve ekleme kablosu için makul kablo yönlendirmesi sunar ve minimum viraj yarıçapı 30 mm'den daha büyük veya eşittir. Kurulum çok yönlüdür, destekleyici kutup montajı, duvar montajı, hava, doğrudan gömülü ve boru astarlı yöntemlerdir.
Özellik 01
Dayanıklılık için sentetik plastik ve vulkanize kauçuk sızdırmazlık ile inşa edilmiştir
Özellik 02
Korozyona, kimyasallara ve termal strese dirençli ROHS uyumlu malzemeler
Özellik 03
Kolay çalışma ve yeniden - girişi için döner mekanik sızdırmazlık yapısı
Özellik 04

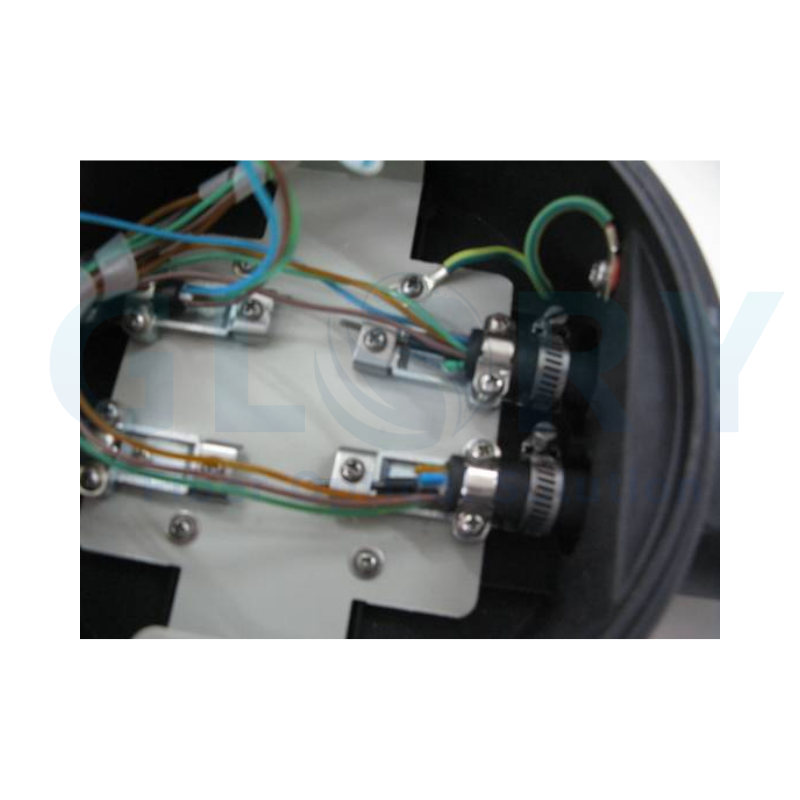

IP68 Nominal: Kabarcık veya Basınç Kaybı Olmadan 100KPA basınçta test edildi
Özellik 05
Gevşek tüp, sıkı - tamponlu ve merkezi tüp kabloları (7mm - 17.5mm çap) barındırır
Özellik 06

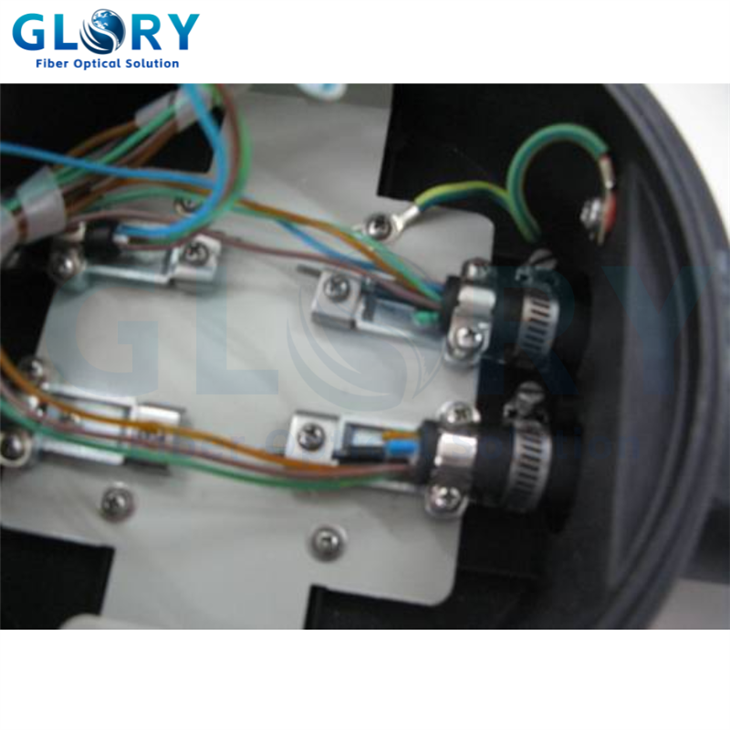

Zırhlı kablolar ve güç üyeleri için topraklama özelliği
Endüstri uygulama senaryoları ve çözümleri

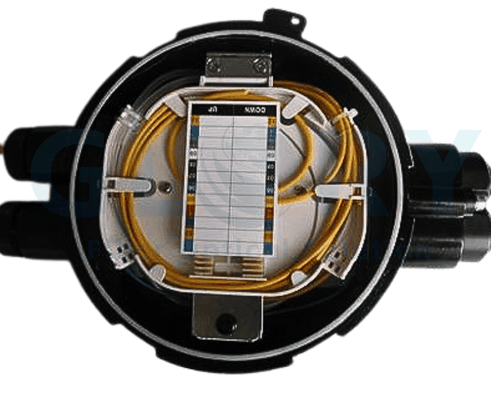

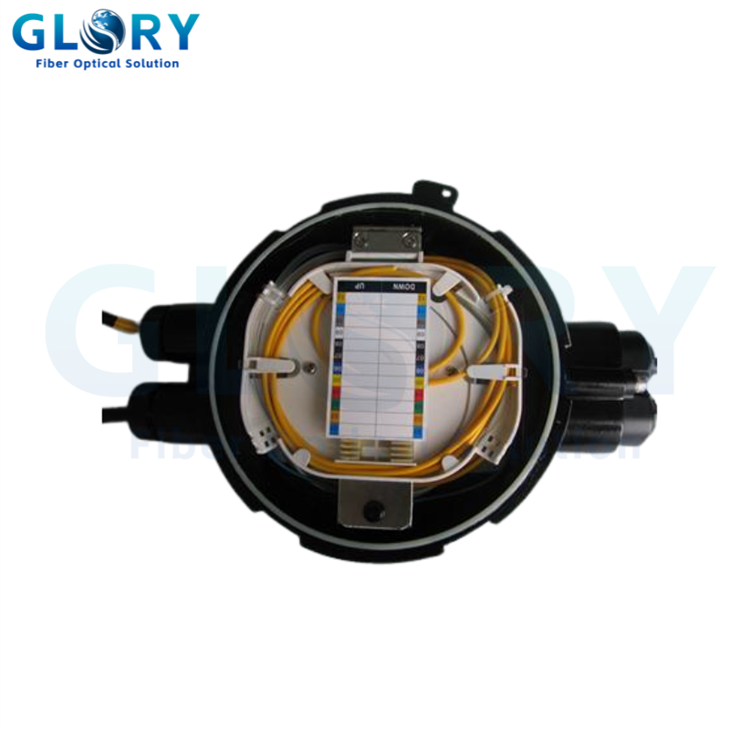

İç yapı
Spesifikasyonlar

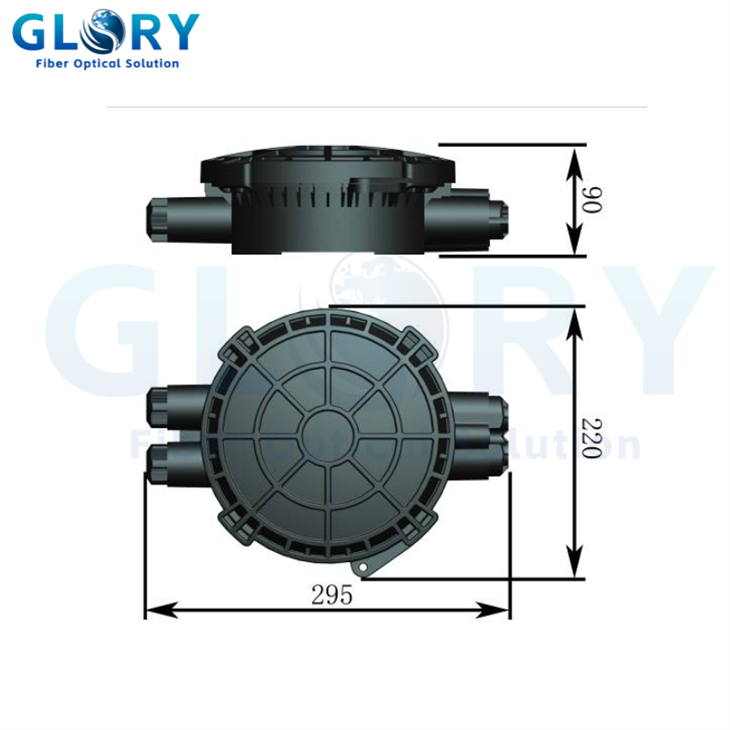

GPJ09-9401 kapanışının boyutları 295 x 220 x 90 mm'dir ve 2.0 ila 2.3 kg ağırlığındadır. Maksimum 48 fiber (DOC1'e göre) veya 36 fiber (DOC2) kapasitesini destekler ve 1x 1x8plc veya 1x 1x16plc ayırıcılar ile uyumludur.
Sızdırmazlık tipi mekaniktir ve 3 kablo bağlantı noktasına sahiptir: kesilmemiş kablo için 1 oval bağlantı noktası ve dallanma veya yumuşak kablo için 2 yuvarlak bağlantı noktası. Uygun kablo çapı yuvarlak portlar için 8-17,5 mm ve oval portlar için 10-17,5 mm arasında değişmektedir. Her biri 12 elyaf kapasiteli 3'e kadar ekleme tepsisi barındırabilir.
Çalışma çevre sıcaklığı - 40 dereceden +65 derecesine kadar değişir. Yalıtım direnci 2x10⁴ MΩ'dan daha büyük veya eşittir ve - üzerinde veya delinme olmadan 1 dakika boyunca 15kvdc'ye kadar voltaja dayanır. Sızdırmazlık performansı, 100KPA'da enflasyon basınç testi ile doğrulanır, kabarcıklar olmadan 15 dakika suya daldırılır veya 24 saat sonra barometrede değişiklik yoktur. RE - kapsülleme performansı 3 yeniden giriş döngüsünden sonra standartları karşılar.
|
Boyut (mm) |
295×220×90 |
Maksimum kapasite (tek lif) |
36 |
|
Ağırlık (kg) |
2.0-2.3 |
Sızdırmazlık türü |
Mekanik |
|
Kablo girişleri |
3 (2 yuvarlak kablo bağlantı noktası dal kablosu içindir, 1 oval bağlantı noktası doğrudan kablo içindir.) |
Bir ekleme tepsisi için kapasite |
12 lif |
|
Uygun kablo çapı (mm) |
Yuvarlak bağlantı noktası ф8 -17.5 Oval bağlantı noktası ф10 -17.5 |
||
|
Maks. sayısı Tepsiler |
3 |
