Yüzeyin Ötesinde: Bir ODF Neden Büyük Bir Bağlantı Panelinden Daha Fazlasıdır?
Mar 27, 2026| Patch Panel Ne Yapar: Görünür Arayüz
Standart bir fiber optik bağlantı panelinin odaklanmış, iyi{0}}tanımlanmış bir işi vardır: sonlandırma ve çapraz-bağlantı.
Standart 19-inçlik ekipman rafına sığacak şekilde tasarlanmış, genellikle 1U veya 2U yüksekliğinde modüler bir paneldir. Birincil bileşenleri, ön panele monte edilen adaptör bağlantı noktalarıdır-LC, SC, MPO veya diğer bağlayıcı türleri-. Panele giren kablolar bu bağlantı noktalarında sonlandırılarak teknisyenlerin ekipmanı bağlamak için ara kabloları takabileceği net ve düzenli bir arayüz oluşturulur.
Bir yama paneli genellikle şunları içerir:
• Çapraz-bağlantı için adaptör bağlantı noktaları
• Temel kablo sabitleme
• Kompakt, alan-verimli bir form faktörü
Bir patch panelin tipik olarak neler içermediği:
• Besleyici kablolar için kalıcı ek koruması
• Fazla lif için organize gevşek depolama
• PLC ayırıcılar için-yerleşik montaj
• Büyük-çaplı kablolar için çoklu-kablo girişi yalıtımı
• Sabit bağlantı noktası sayısının ötesinde ölçeklenebilir kapasite
Veri merkezindeki tek bir ekipman rafı veya küçük bir telekomünikasyon dolabı gibi basit ortamlar için-bir bağlantı paneli genellikle doğru araçtır. Gereksiz karmaşıklık olmadan temiz bir arayüz sağlar.
Ancak patch panel daha fazlasını gerektiren bir görevde kullanıldığında sınırlamalar hızla ortaya çıkar.

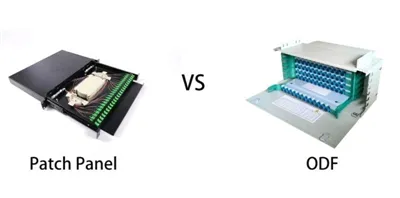

Bir ODF Ne Yapar: Komple Sistem
ODF tek bir bileşen değildir. Bu, merkezi bir ağ düğümünde fiberin tüm yaşam döngüsünü yönetmek üzere tasarlanmış bir çerçeve-tam bir sistemdir. Patch panelin bir bağlantı noktası sağladığı yerde, ODF bir yuva sağlar.
ODF'yi yama panelinden temel olarak ayıran beş özellik şunlardır:
1. Entegre Ek Yeri Koruması
Herhangi bir dış tesis ağında, merkezi bir ofise veya dağıtım noktasına giren besleme kabloları, adaptör bağlantı noktalarına bağlanan pigtaillere kalıcı olarak eklenmelidir. Bu eklemeler ağdaki en kritik-ve en savunmasız-noktalardır.
Bir yama panelinde birleştirme için herhangi bir hüküm yoktur. Bağlantıların başka bir yerde, genellikle rafta bir yere monte edilen ayrı bağlantı muhafazalarında yapılması gerekir; bu da bağlantısız ve dağınık bir kurulum yaratır.
Ancak bir ODF, doğrudan çerçeveye yerleştirilmiş özel ekleme tepsileri içerir. Bu tepsiler, her bir füzyon ek yerini ısıyla-büzüşen kılıflarla korur, bunları kolay tanımlanabilecek şekilde düzenler ve titreşime ve harekete karşı korur. Sonuç, birleştirme ve sonlandırmanın tek bir sistemde birlikte yaşadığı temiz, entegre bir çözümdür.
2. Gevşek Fiber Depolama
Fiber optik kablolar hiçbir zaman tam olarak doğru uzunluğa ulaşmaz. Sinyal kaybına neden olan mikro-bükülmeleri önlemek için her zaman-dikkatli bir şekilde sarılması, bükülmelerden korunması ve uygun bükülme yarıçapında muhafaza edilmesi gereken fazladan bolluk vardır.
Bir yama panelinde gevşek depolama için yer yoktur. Fazla lif, rafın arkasında gevşek bir şekilde sarılır, genellikle bantlanır veya bükülme yarıçapı gerekliliklerini ihlal edecek şekilde-fermuarla bağlanır.
Bir ODF, yerleşik gevşek depolama alanıyla tasarlanmıştır. Makaralar, kılavuzlar ve özel saklama tepsileri, teknisyenlerin fazla lifi düzgün bir şekilde sarmasına ve sabitlemesine olanak tanır, uygun bükülme yarıçapını korur ve lifi gelecekteki kullanım hasarlarından korur.
3. Entegre Ayırıcı Montajı
FTTH ve FTTx ağları, tek bir optik sinyali birden fazla kullanıcıya dağıtmak için PLC ayırıcılara güvenir. Bu ayırıcıların (1x2, 1x4, 1x8, 1x16 veya 1x32) dağıtım noktası içinde barındırılması, korunması ve düzenlenmesi gerekir.
Bir yama panelinde ayırıcılar için herhangi bir hüküm yoktur. Genellikle braketlerle dışarıdan monte edilirler veya dolapların içinde gevşek bırakılırlar, bu da dağınıklık yaratır ve bakım sırasında hasar riskini artırır.
Bir ODF, standart PLC ayırıcı modüllerini güvenli bir şekilde tutmak için tasarlanmış özel ayırıcı montaj yuvaları içerir. Ayırıcılar tıpkı adaptör panelleri gibi yerine kayarak bakımı ve ölçeklendirilmesi kolay, temiz, profesyonel bir kurulum oluşturur.
4. Profesyonel Kablo Giriş Yönetimi
Merkezi bir dağıtım noktasında, çok sayıda büyük{0}} çaplı besleyici kablosu, tesis yollarının dışından çerçeveye girer. Bu kablolar önemli miktarda çekme mukavemeti elemanları (çelik veya aramid iplik) taşırlar ve gerilimin içerideki hassas liflere ulaşmasını önlemek için uygun şekilde sabitlenmeleri gerekir.
Patch panelde genellikle minimum gerilim azaltımına sahip küçük kablo giriş delikleri bulunur-iç mekandaki jumper kabloları için yeterlidir, ancak dış tesis besleyici kabloları için uygun değildir.
Bir ODF, sağlam kablo giriş sistemleriyle tasarlanmıştır. Ağır hizmet tipi kelepçeler, sızdırmazlık halkaları ve özel güç elemanı sabitleme noktaları, giren her kablonun uygun şekilde sabitlenmesini, toza ve neme karşı yalıtılmasını ve çekme kuvvetlerinden korunmasını sağlar.
5. Ölçeklenebilir Kapasite
Patch panelin sabit bağlantı noktası yoğunluğu vardır: 1U'da 24 bağlantı noktası, 2U'da 48 bağlantı noktası. Daha fazla kapasiteye ihtiyacınız varsa, başka bir panel-ve bir tane daha eklersiniz ve bir tane daha-ayrı kablo girişleri ve ayrı yönetime sahip ayrı birimlerden oluşan bir yığın oluşturursunuz.
Bir ODF ölçeklenecek şekilde tasarlanmıştır. Modüler tepsiler, değiştirilebilir adaptör panelleri ve genişletilebilir çerçeveler, tek bir birleşik sistem içinde kapasitenin 24 fiberden 144, 288 veya daha fazla fibere-çıkmasına olanak tanır. Kapasitenin artması gerektiğinde tamamen yeni çerçeveler değil, modüller eklersiniz.
Uygulamada Ayrım Neden Önemlidir?
Gerçekten bir ODF'ye ihtiyaç duyduğunuzda bir bağlantı paneli seçmek, bir dizi operasyonel soruna yol açar:
• Ek yerleri korumasız bırakılmış{0}}toza, neme ve kazara bozulmaya maruz kalmış
• Gevşek lifler gelişigüzel kıvrılarak-mikro-bükümler oluşturarak sinyal kalitesini bozar
• Bantla veya fermuarla bağlanan ayırıcılar-gerçekleşmeyi bekleyen bir bakım kabusu
• Yalıtılmamış kablo giriş noktaları-tozun, nemin ve hatta zararlıların içeri girmesine olanak tanır
• Tamamen yeni çerçeveler gerektiren kapasite genişletmeleri-uyumsuz ekipmanlardan oluşan bir yama çalışması yaratıyor
Bu kısayollar para tasarrufu sağlamaz. Maliyeti ön satın alma işleminden uzun-vadeli operasyonlara kaydırıyorlar: daha sık arızalar, daha uzun sorun giderme saatleri, daha yüksek hizmet kesintisi riski ve hiçbir zaman gerçek rolü için tasarlanmayan altyapının eninde sonunda değiştirilmesi.
Pratik Bir Temel Kural
Tüm ekleme, gevşek depolama ve ayırma işlemlerinin başka bir yerde-genellikle ayrı bir ODF veya ekleme muhafazasında yapıldığı tek bir raf veya kabin içinde kabloları sonlandırırken bir Bağlantı Paneli kullanın.
Besleyici kabloların dışarıdan girdiği, eklemelerin yapıldığı, ayırıcıların yerleştirildiği ve fiberlerin birden fazla alt konuma-uzun vadeli hizmet için organize edildiği bir ağ bölümü için merkezi dağıtım noktasını yönetirken bir ODF kullanın.
Kısacası:yama paneli belirli, sınırlı bir rol için tasarlanmış bir bileşendir. ODF, fiber dağıtım ağınızın kalbi olarak hizmet vermek üzere tasarlanmış bir sistemdir.
